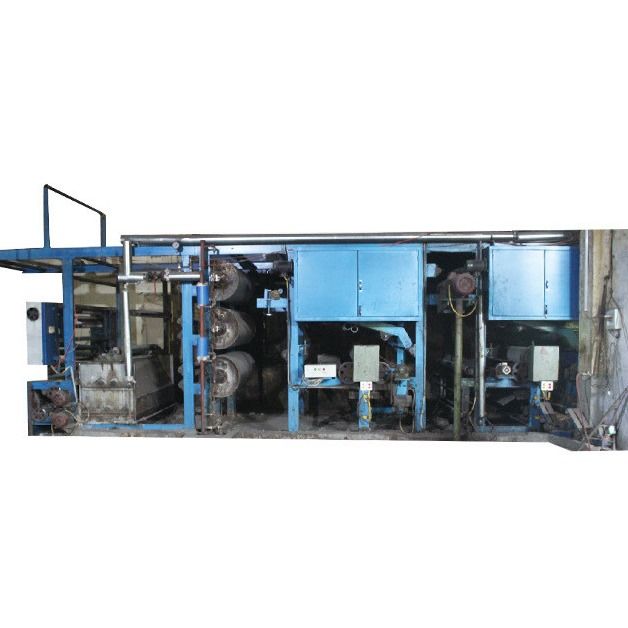

Min di processo 15-100m della macchina per gasatura del gas del tessuto

Caldaio a gas personalizzato per la macchina di incisione di tessuti industriali professionali

Introduzione al prodotto:

Il requisito per le qualità dei tessuti a maglia diventa sempre più elevato.Soprattutto per il recente processo popolare di scaffalatura in tessuto elastico, se si aggiunge il taglio, il costo sarà notevolmente ridotto e la resistenza e gli effetti sulla superficie del tessuto saranno migliorati.

Questo prodotto adotta le caratteristiche di prodotti simili e utilizza il bruciatore MJA.e un tubo di raffreddamento circolante è equipaggiato al bruciatore per mantenerlo funzionante per lungo tempo e garantire l'uniformità del fuocoLa durata di vita può raggiungere fino a cinque anni e il consumo di energia è ridotto del 50%, riducendo notevolmente i costi di produzione.

Caratteristiche:

1La struttura è compatta e la distanza tra i rulli è ridotta.

2Tutti i rulli, ad eccezione dei rulli di transizione, sono rulli dinamici con riduzione della tensione ed evitamento della corrugatura.

3Il controllo PLC e la regolazione della velocità di conversione di frequenza garantiscono un sincronizzazione stabile ed evitano la corrugatura.

4I telai e i rulli hanno una elevata resistenza meccanica, una tolleranza di adattamento ridotta e una trasmissione stabile per evitare corrugation.

5La trasmissione di tipo S e la separazione del filo evitano corrugation e peeling e assicurano una bruciatura uniforme.

Parametri tecnici:

1Distinguere il veicolo: sinistra, destra

2Larghezza: 2.200 mm

3Fonte termica: benzina, gas naturale e petrolio

4Consumo di energia: ad esempio benzina e macchine larghe 2.200 mm: 10 l/h

5Velocità: da 40 a 100 m/min

6- Protezione dell'ambiente: dotato di dispositivo di rimozione della polvere; conforme agli standard, senza inquinamento e basso rumore

7- Modi di cantare: contra-cantare, tagliare e cantare

8Regolazione della lunghezza: 570 cilindro di raffreddamento regolabile.

9. Trattamento del punto di rottura: il bruciatore gira automaticamente in altra direzione

10- Forme di raffreddamento: vapore, acqua

11- Livello di canto: sopra il livello 4

Applicazione:

Questa macchina viene utilizzata per cucire i tessuti come il cotone puro tubulare e il poliestere di cotone intrecciato, per rimuovere le impurità e l'accumulo sulla superficie dei tessuti.

I principali parametri tecnici:

1.Fabbricazione: tessuti di alimentazione a larghezza aperta con tipo tubulare, tessuti di rivestimento a larghezza aperta con tipo tubulare.

2- Direzione della macchina: sinistra o destra

3. Velocità della macchina: 50- 100 m/min

4Larghezza nominale: 1300 mm

5- Metodo di passaggio della forma e del tessuto: due bruciatori (tipo radiante), a doppia faccia (uno positivo e uno inverso)

6Pressione compressa dal bruciatore al cilindro: 0,245 MPa

7- Risorsa di riscaldamento: gas liquefatto o benzina (il dispositivo di gasificazione della benzina è gestito dagli utenti).

8Consumo di calore di un singolo bruciatore: 20 m3/h

9Modalità di trasmissione: conversione di frequenza di scambio.

10Potenza installata: circa 6,7 KW

Struttura della macchina:

1. telaio della macchina: utilizza principalmente le forme strutturali in acciaio, principalmente su canali in acciaio.

2Dispositivo di espansione: utilizzare una coppia di guide circolari, su due anelli laterali.

3. bruciatore: ogni bruciatore contiene un bruciatore e un ugello. Il corpo del bruciatore è in ghisa, all'interno sono due canali di acqua di raffreddamento,entrambe le estremità del corpo del bruciatore hanno un valore limite per regolare la larghezza del telaioL'ugello è perforato da circa 2000 pezzi di piastre in acciaio inossidabile da 0,8 mm, impilati tra loro.con una lunghezza di 20 mm o più, ma non superiore a 20 mm.

4. condotta: l'ospite è costituito principalmente da un tubo di saldatura Φ2′′ e è dotato di un miscelatore, di un estintore antiincendio e di un dispositivo anti-esplosione di valore elettromagnetico,il tubo a rulli nel bruciatore è di Φ570 mm ed è dotato di un iniettore.

5. Cappa: è in acciaio inossidabile da 1,5 mm, sulla parte superiore è un ventilatore a flusso assiale.

6. estintore: è in acciaio inossidabile da 2 mm, c'è una porta in ogni direzione di alimentazione e uscita, è facile da smontare, il coperchio può essere aperto completamente,all'interno della scatola c'è un tubo a due file per la giacca a vapore, è tutto in acciaio inossidabile.

7. Piastra di supporto in espansione attiva: è composta da ruota di sovraalimentazione, piastra di supporto e barra telescopica, la barra telescopica ha quattro standard, gamma di adattamento: 14′′~55′′.

Altri: il materiale del dispositivo di alimentazione è in acciaio inossidabile.
